Teknologiaren Ezaugarri Nagusiak
1) Maiztasun bihurketa teknologiaren kontrola

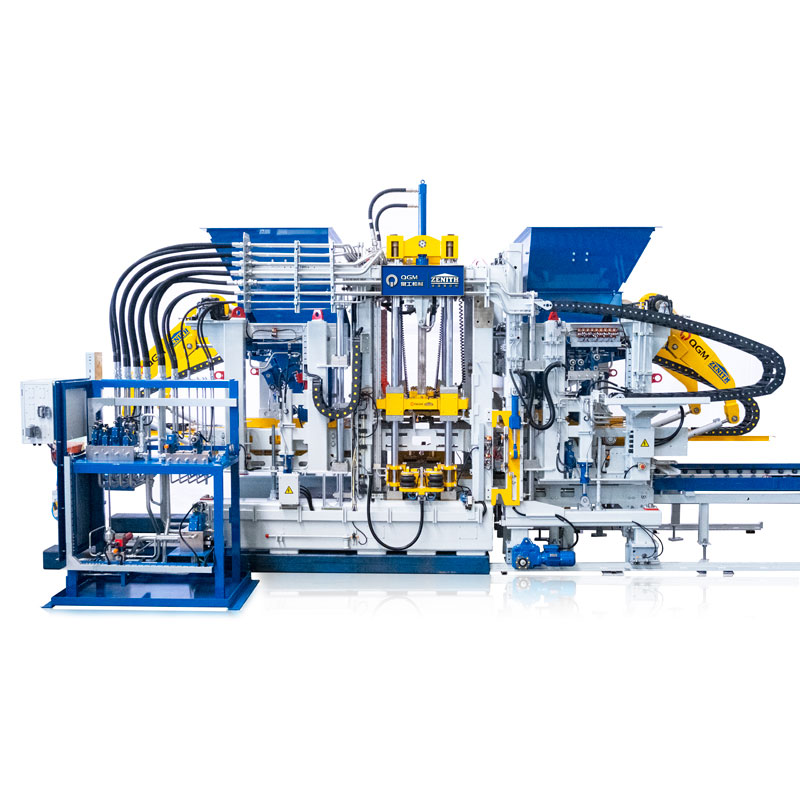

Murriztu motorraren abiarazte-korrontea eta abiarazte leuneko funtzioaren kontrola, motorraren bizitza luzatu. ZN1000C Concrete Block Machine-ren osziladore nagusiak maiztasun baxuko egonean eta maiztasun handiko funtzionamendua hartzen ditu, eta horrek eragiketa abiadura eta produktuaren kalitatea hobetzen ditu. Murriztu mekanikoa osagarrien eta motorraren kalteak, luzatu motorraren eta mekanikoen bizitza. Maiztasun-konvertigailuak konbentegailu tradizionalak baino %20-%40 inguruko potentzia aurrezten du.
2) Alemania Siemens PLC kontrol-sistema, Siemens ukipen-pantaila, Alemania
Funtzionamendu erraza, hutsegite-ratio baxua, ZN1000C Hormigoizko Bloke Makina egonkortasuna martxan eta fidagarritasun handia. Erabili Interneteko teknologia industrial aurreratuena, konturatu urruneko arazoak konpontzeko eta mantentze-lanak. PLCak eta ukipen-pantailak elkarrekin erabiltzen dute PROFINET internet, sistemaren diagnostikorako eta WEB zabaltzeko erosoa. Lortu arazoen diagnostikoa eta alarma sistema etengabe, makinen mantentze eta arazoak konpontzeko erosoa. PLC exekutatzen ari diren datuak betiko kontserbatzeko.
3) Bibrazio-sistema
Bibrazio taula mahai dinamikoa eta mahai estatikoz osatuta dago. Bibrazioa hasten denean, mahai dinamikoak dardara egiten du, mahai estatikoak estatikoa izaten jarraitzen du. Egitura bibrazio mahaiaren anplitudea bermatzeko diseinatuta dago, hormigoizko produktuen kalitate handia bermatzeko. Bibrazio mahaia HARDOX altzairua erabiliz. Bibrazio modua: bibrazio mahaiaren bibrazioa + goiko moldearen bibrazioa erabiliz; bibrazio-motor instalazioa bibrazioak moteltzeko gailua eta airea hozteko gailua.
4) Elikadura Sistema
Motorrak SEW motorrak erabiltzen ditu, bi nahaste-ardatz kontrolatzen dituztenak. Elikadura-markoa, beheko plaka eta nahaste-xafla betebehar handiko HARDOX altzairuz eginda daude, beheko plakaren kokapena egokitu daiteke. Elikadura-sistemak zigilatzeko gailua du ihesak saihesteko. Deskarga-atearen atea SEW motorrak kontrolatzen du.
5) Estazio Hidraulikoa
Ponpa hidraulikoek eta balbula hidraulikoek nazioarteko markak hartzen dituzte. Hodiak "Flange konexioa, instalazio eta mantentze erosoa. Puntu anitzeko presioa hautemateko puntua, detekzio erosoa. Tenperatura digitala eta blokeoaren alarma funtzioa. Motor eta ponpa konexioa, brida konexioa, koaxial ona. Balbula proportzional dinamikoa eta potentzia konstanteko ponpa, abiadura erregulatzea, tentsio erregulazioa, energia aurreztea.
Datu teknikoak
Max. Eratze Eremua | 1.100*820 mm |
Amaitutako produktuaren altuera | 20-300 mm |
Moldeatze Zikloa | 15-25s |
Indar zirraragarria | 80KN |
Paleta Tamaina | 1.200*870*(12-45)mm |
Bloke-zenbakia osatzeko | 390*190*190mm (10 bloke/molde) |
Bibrazio mahaia | 2*7,5KW |
Goiko bibrazioa | 2*0,55KW |
Kontrol-sistema elektrikoa | SIEMENS |
Pisu osoa | 42,25 kW |
Makinaren Dimentsioa | 12T |
Ekoizpen Ahalmena
Bloke mota | Irteera | ZN1000C blokea Makina egiteko |
240*115*53mm |
Eratutako bloke kopurua (blokea/moldea) | 50 |
Metro kubikoa/ordu (m3/ordu) | 13-18 | |
Metro kubikoa/eguna (m3/8 ordu) | 1005-1400 | |
Adreilu kopurua (bloke/m3) | 683 | |
390*190*190mm |
Eratutako bloke kopurua (blokea/moldea) | 9 |
Metro kubikoa/ordu (m3/ordu) | 22,8-30,4 | |
Metro kubikoa/eguna (m3/8 ordu) | 182,5-243,3 | |
Adreilu kopurua (bloke/m3) | 71 | |
400*400*80mm |
Eratutako bloke kopurua (blokea/moldea) | 3 |
Metro kubikoa/ordu (m3/ordu) | 69,1-86,4 | |
Metro kubikoa/eguna (m3/8 ordu) | 553-691.2 | |
Adreilu kopurua (bloke/m3) | 432-540 | |
245*185*75mm |
Eratutako bloke kopurua (blokea/moldea) | 15 |
Metro kubikoa/ordu (m3/ordu) | 97,5-121,5 | |
Metro kubikoa/eguna (m3/8 ordu) | 777.6-972 | |
Adreilu kopurua (bloke/m3) | 2160-2700 | |
250*250*60mm |
Eratutako bloke kopurua (blokea/moldea) | 8 |
Metro kubikoa/ordu (m3/ordu) | 72-90 | |
Metro kubikoa/eguna (m3/8 ordu) | 576-720 | |
Adreilu kopurua (bloke/m3) | 1152-1440 | |
225*112,5*60 |
Eratutako bloke kopurua (blokea/moldea) | 25 |
Metro kubikoa/ordu (m3/ordu) | 91,1-113,9 | |
Metro kubikoa/eguna (m3/8 ordu) | 728.9-911.2 | |
Adreilu kopurua (bloke/m3) | 3600-4500 | |
200*100*60 |
Eratutako bloke kopurua (blokea/moldea) | 36 |
Metro kubikoa/ordu (m3/ordu) | 103,7-129,6 | |
Metro kubikoa/eguna (m3/8 ordu) | 829.4-1036.8 | |
Adreilu kopurua (bloke/m3) | 5184-6480 | |
200*200*60 |
Eratutako bloke kopurua (blokea/moldea) | 4 |
Metro kubikoa/ordu (m3/ordu) | 72-90 | |
Metro kubikoa/eguna (m3/8 ordu) | 576-720 | |
Adreilu kopurua (bloke/m3) | 576-720 |
